大口徑機械水表系列

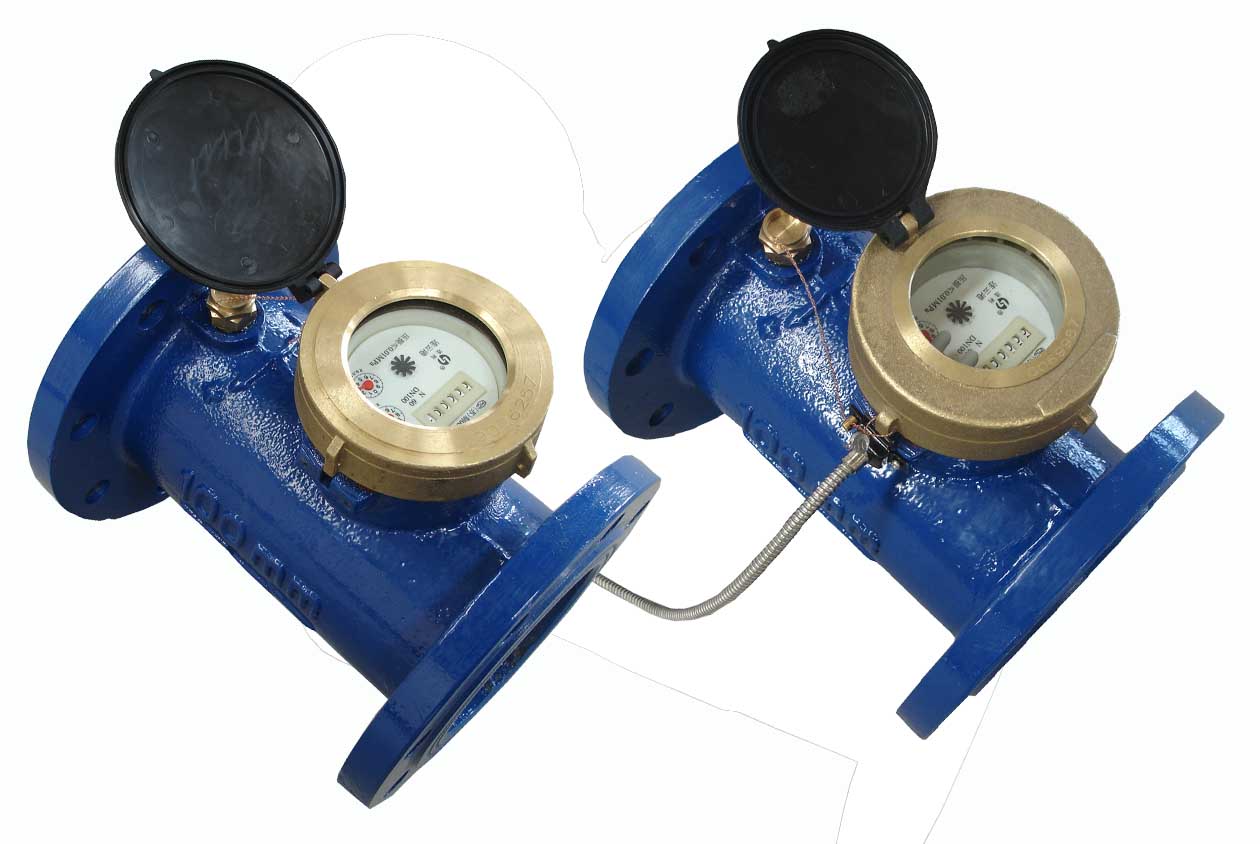

水平螺翼濕式冷水表LXL－（80～200）E

用   　 途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa（10bar）  水溫：0.1℃～50℃
特    　點：本水表為不可拆濕式水表，主要應用于農業灌溉及工業用表。具有以下優點：結構新穎、性能穩定;傳動性能穩定可靠;可以測量水質較硬和含垢、含懸浮顆粒的水質;壓力損失小，讀數直觀，使用壽命長;根據需要可配有遠傳發訊裝置.通常我們標準配置為干簧管感應器。脈沖當量有100升/脈沖和1000升/脈沖供選擇.同時也有其他傳感器給有條件的客戶選用。
主要技術參數

公稱口徑

計量等級

過載流量Q4

常用流量Q3

分界流量 Q2

最小流量Q1

最小讀數

最大讀數

mm

Q3/Q1

m3/h

m3

80

20

78.75

63

5.04

3.15

0.01

999999

100

20

125

100

8.0

5.0

0.01

999999

150

20

312.5

250

20

12.5

0.01

999999

200

20

500

400

32

20

0.01

999999

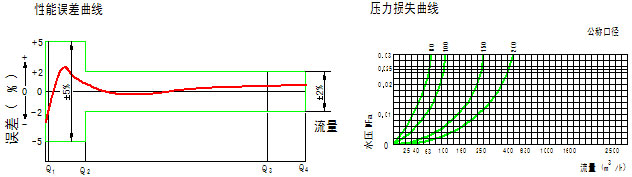

示值誤差限：
從分界流量到過載流量為 ±2%；從最小流量到分界流量（不包括分界流量）為 ± 5%。


外形尺寸及重量

口徑

長 L

寬 B

高 H

連接法蘭

重量

法蘭外徑D1

螺栓孔中心直徑 D2

連接螺栓

mm

kg

80

225

200

236

200

160

8-M16

14.1

100

250

220

251

220

180

8-M16

17.2

150

300

285

309

285

240

8-M20

28

200

350

340

362

340

295

8-M20

41.6


外形尺寸
