小口徑機械水表系列

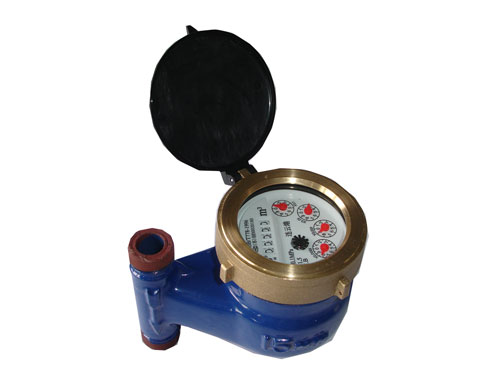

立式多流束旋翼濕式冷水表LXS－（15～25）V

本系列水表是用于測量流經自來水管道水的體積總量的儀表。
☆ 量程大，精度高。
☆ 性能穩定。
☆ 采用優質耐蝕材料，使用壽命長。
☆ 傳動性能穩定可靠。
☆ 壓力損失小。
☆ 讀數直觀。
工作條件:
☆ 水壓：不大于1.0MPa（10bar）
☆ 水溫：0.1℃～50℃
示值誤差:
從分界流量（包括分界流量）到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
※根據訂貨要求，可提供該型的冷、熱和銅殼表。

參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS


名稱
Description

公稱口徑
Nominal size

過載流量（Q4）

常用流量（Q3）

分界流量（Q2）

最小流量（Q1）

最小讀數
Min.

最大讀數
Max.

L1

L

H

B

D

d

單位
Unit

mm

Inch

m3/h

m3/h

L/h

L/h

L

m3

mm　

Inch

主要參     數尺寸

15

1/2

3.125

2.5

50

31.3

0.05

9999

96

191

107

142

G3/4B

R1/2

20

3/4

5

4

80

50

0.05

9999

100

205

109.5

157

G1B

R3/4

25

1

7.875

6.3

126

78.8

0.05

9999

110

230

120

174

G1-1/4B

R1



外形尺寸 OVERALL DIMENSIONS

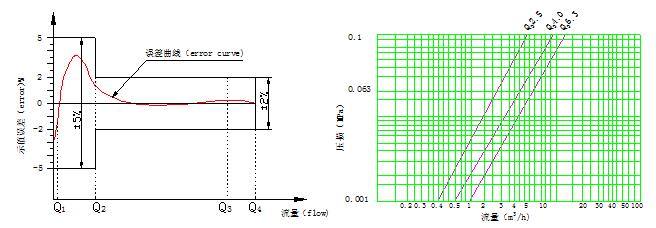

             示值誤差限與流量曲線FLOW-ERROR CURVE                                   壓力損失曲線 Pressure loss curve
